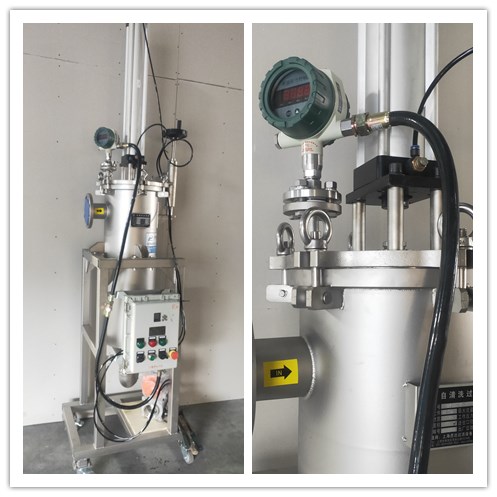

氣缸刮刀式自清洗過濾器(簡稱LDGZ-Q系列自清洗過濾器)，是一種新型高效刮刀式自清洗過濾器，通過機械上下刮除方式來自動清除過濾芯內表面的顆粒雜質，能夠連續在線過濾。氣缸自清洗過濾器主要為高粘度過濾設計，適用粘度高達800,000mPa.s，精度范圍30-1500微米，精準過濾，能快地將雜質刮離濾元表面，從而高效去除更多雜質，適合水及各種粘性液體的過濾，高性能、高品質、高可靠性的標準設計制造。
氣缸刮刀式自清洗過濾器選型參數表：
|
型號 |
GZ-Q7 |
GZ-Q22 |
GZ-Q41 |
GZ-Q71 |
GZ-Q213 |
GZ-Q284 |
|
過濾面積（㎡） |
0.07 |
0.22 |
0.41 |
0.71 |
2.13 |
2.84 |
|
濾元數量 |
1 |
3 |
4 |
|||
|
容積（L) |
~4 |
~24 |
~42 |
~175 |
~620 |
~760 |
|
進出口尺寸 |
DN25-DN50 |
DN50-DN80 |
DN65-DN100 |
DN80—DN125 |
DN100-DN150 |
DN150-DN250 |
|
排污口尺寸 |
DN40 |
|||||
|
適用液體 |
水及粘性液體(<800,000mPa.s)，雜質量<1000ppm |
|||||
|
過濾精度 |
50-2000μm |
|||||
|
標準設計壓力 |
1.0MPa，更高設計壓力可定制 |
|||||
|
設計溫度 |
0-200℃(取決于密封件) |
|||||
|
清洗壓差 |
50-100KPa(視液體粘度而不同 |
|||||
|
壓差儀表 |
壓力變送器/壓差變送器 |
|||||
|
進出口連接標準 |
法蘭，HG20592-2009(標準設計)，HG20615-2009(兼容ANSI B16.5)；DIN11851圓螺紋活接 |
|||||
|
濾元系列 |
MS/NS/AS |
|||||
|
殼體接液材質 |
304/316L/CS |
|||||
|
活塞桿材質 |
316L |
|||||
|
刮刀材質 |
PTFE聚四氟乙烯 |
|||||
|
殼體密封材質 |
NBR/EPDM/VITON/硅橡膠/FEP包覆硅橡膠 |
|||||
|
濾元密封材質 |
NBR/EPDM/VITON/硅橡膠/FEP包覆硅橡膠 |
|||||
|
活塞桿密封材質 |
NBR/PU聚氨酯/VITON |
|||||
|
排污閥 |
全通徑氣動球閥，單作用型或雙作用型，304/316 公用供給要求 |
|||||
|
公用供給要求 |
控制系統用220V AC，0.4-0.6MPa潔凈干燥壓縮空氣 |
|||||
|
定制設計 |
夾套設計，通入導熱油或蒸氣，保持液體溫度與流動性 防爆設計，包括儀表與控制系統，安全過濾易燃易爆液體 食品級設計，安全衛生，更易于清洗 |
|||||
提示：以上系列產品概要介紹，具體選型需綜合考慮多方面因素，請與我公司技術部工程師聯系，獲取專業建議與詳細產品資料。
